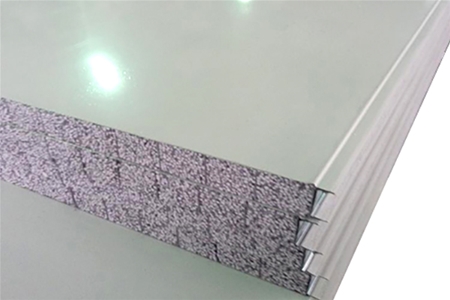

硅巖板是一種由硅質(zhì)材料與天然巖石礦物復(fù)合而成的新型建材，其使用壽命通常在20-30年，具體受原材料配比、生產(chǎn)工藝及使用環(huán)境影響。其優(yōu)勢在于優(yōu)異的耐候性，通過多項標準化測試驗證了其長期穩(wěn)定性。
耐候性測試解析：
1. 抗紫外線測試：模擬10年以上紫外線照射（約3000小時加速老化），硅巖板表面色差ΔE≤3，無粉化、開裂，表明其抗光氧老化性能優(yōu)異，適合戶外長期暴露。
2. 冷熱循環(huán)測試：在-40℃至80℃區(qū)間循環(huán)50次后，板材抗折強度保留率≥90%，熱脹冷縮系數(shù)低至5×10??/℃，證明其能適應(yīng)溫差環(huán)境。
3. 濕熱老化測試：濕度95%、溫度50℃條件下持續(xù)1000小時，未出現(xiàn)霉變或分層，吸水率穩(wěn)定在0.5%以下，保障潮濕多雨地區(qū)的耐久性。
4. 鹽霧腐蝕測試：500小時中性鹽霧試驗后，表面腐蝕等級達9級（高10級），氯離子滲透率低于0.01%，適用于沿海高鹽霧環(huán)境。
應(yīng)用建議：硅巖板在酸雨、強紫外線或溫差劇烈地區(qū)表現(xiàn)尤為突出，建議搭配合規(guī)安裝工藝（如預(yù)留伸縮縫）以延長使用壽命。相較于傳統(tǒng)石材，其輕量化（密度1.6-1.8g/cm3）與自潔功能可降低維護成本。需注意選擇通過GB/T 35160-2017《硅酸鹽復(fù)合板材》標準認證的產(chǎn)品，避免劣質(zhì)材料因二氧化硅含量不足（低于60%）導(dǎo)致的耐久性下降。
本文網(wǎng)址：http://www.jsahdl.com/news_view_447_256.html
